铪在电子器件中的应用：从高k栅介质到铁电存储器——关键材料与技术前沿
导语：

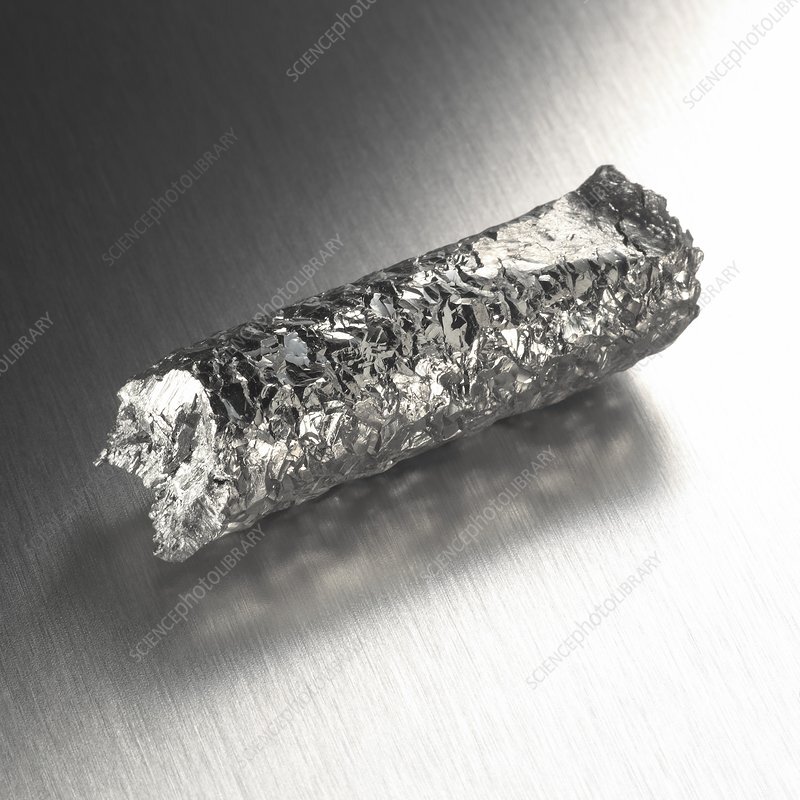

铪（Hafnium, Hf），这个在元素周期表中与锆相邻的第72号过渡金属，在过去二十年间从一种相对小众的核工业材料，跃升为现代半导体工业不可或缺的关键战略材料。从45nm技术节点的HKMG（高k金属栅）革命，到当下3nm及以下先进制程的核心栅介质，再到下一代铁电非易失性存储器和存内计算架构的新基石——铪及其氧化物正以前所未有的深度嵌入电子器件的前沿技术路线。本文基于2025-2026年最新行业数据与科研成果，系统梳理铪在电子器件领域的主要应用方向、关键性能表现及未来发展趋势。
一、铪的核心应用形态与性能基础
铪在电子器件中主要以三种形态发挥作用：氧化铪（HfO₂）、硅酸铪（HfSiO₄）以及铪锆氧（HfₓZr₁₋ₓO₂, HZO）等掺杂/复合体系。
铪基材料的核心性能优势包括：
高介电常数（高k） ：HfO₂的介电常数（k值）约为20-25，远超传统二氧化硅（SiO₂）的~3.9，能够在保持相同电容耦合能力的同时大幅增加物理厚度，从而将栅极漏电流降低100倍以上。
宽带隙：约5.8 eV的带隙赋予其优异的绝缘性能和高击穿电场。
优异的热稳定性与CMOS兼容性：能够承受半导体制造中的高温退火工艺，与现有CMOS制造流程高度兼容。
可调控的铁电性：通过Zr、Si、Al等元素掺杂，HfO₂可稳定在具有铁电性的正交晶相（o-phase），为新型存储器奠定材料基础。
高折射率与光学性能：在光学镀膜领域，铪基薄膜折射率可达约2.0-2.15，透光范围覆盖220-12000nm。
二、核心应用一：高k栅介质——后摩尔时代的晶体管基石
2.1 技术原理与产业背景

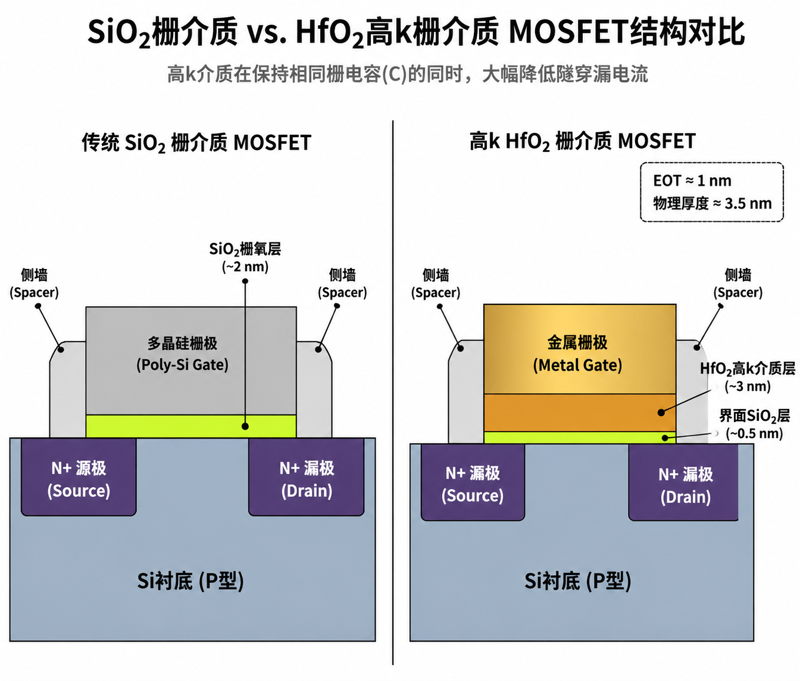

在CMOS技术进入45nm及以下节点后，传统SiO₂栅介质因量子隧穿效应导致栅极漏电流急剧增加，芯片功耗失控。以铪基氧化物为代表的高k材料成为破解这一困局的核心方案——其高介电常数允许在保持等效氧化物厚度（EOT）极小的同时，物理厚度足够大以阻断隧穿电流。
硅酸铪（HfSiO₄）作为栅介质高k材料已成功应用于45nm及以下技术节点的CMOS技术。在28nm HKMG工艺中，铪基氧化物与金属栅极的组合方案，实现了栅极漏电降低100倍以上的效果，成为平面晶体管工艺的巅峰之作。行业报告显示，台积电（TSMC）已公开确认在其5nm和3nm工艺节点中使用铪基介质材料。
2.2 2025-2026年最新技术突破
（1）亚埃级超薄HfO₂介质：2.5Å EOT里程碑

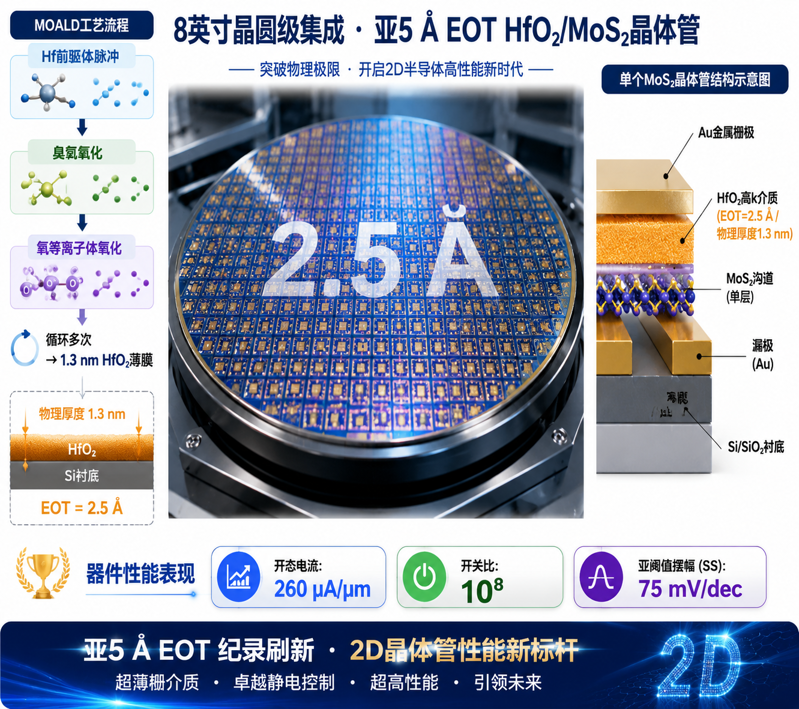

2026年4月，由松山湖材料实验室/中国科学院物理研究所张广宇研究员、李娜特聘研究员牵头，联合香港理工大学、香港城市大学、剑桥大学及马克斯·普朗克研究所等机构，在《自然-通讯》（Nature Communications）发表了一项里程碑式突破：成功开发了一种工业兼容的多重氧化原子层沉积（MOALD）工艺，在8英寸晶圆尺度上实现了物理厚度仅1.3 nm、EOT低至2.5 Å的超薄高k HfO₂薄膜，突破了行业内对亚5Å EOT介质层难以兼顾高性能与工业兼容性的长期挑战。
该1.3nm厚的HfO₂介质在实现2.5Å极低EOT的同时，保持了10⁻⁶ A/cm²的超小漏电流以及高达~22.3 MV/cm的鲁棒击穿电场。基于该介质层的MoS₂场效应晶体管在0.5V漏源电压下表现出260 µA/µm的开启电流密度、开关比10⁸以及平均亚阈值摆幅75 mV/dec的优异性能。研究团队还成功演示了反相器、与门、与非门、或非门以及五阶环形振荡器等逻辑电路，其中反相器在1V电压下增益高达205，充分展示了该技术在超低功耗逻辑运算领域的潜力。
（2）原子层氢操控：漏电流降低6个数量级
2025年7月发表在《Materials Science in Semiconductor Processing》的研究提出了一种名为“原子层氢操控”（ALHM）的创新方法。通过在ALD沉积过程中进行原位逐层H₂等离子体处理，该方法将HfO₂高k栅介质MOS器件的栅极漏电流密度（Jg）降低了6个数量级，同时改善了薄膜密度、频率色散和器件可靠性。
（3）VHF PE-ALD制备HZO电容：面向DRAM应用
2025年2月，一项发表于《Journal of Materials Chemistry C》的研究报道了利用甚高频（VHF，100MHz）等离子体增强原子层沉积（PE-ALD）技术制备4.5 nm HZO薄膜的方法。该技术实现了优异的晶体质量和最低化的氧空位，所制备的MIM电容器展现出极低的漏电流密度和高介电常数，为下一代DRAM电容介质提供了新方案-。
（4）铪锆氧超晶格：面向GAA晶体管
针对Si纳米片环栅场效应晶体管（Si NSGAAFET）的介质需求，研究者开发了组分依赖的铪锆氧超晶格结构，并采用NH₃等离子体优化界面。该超晶格结构已报道介电常数超过900，为低功耗嵌入式内存和新型电容架构打开了大门。
三、核心应用二：铁电存储器——铪基材料的“第二生命”
3.1 技术原理
2011年，研究者首次在掺杂HfO₂薄膜中发现了铁电性，自此铪基铁电材料成为非易失性存储器研究领域的焦点。HfO₂的铁电性源于非中心对称的正交晶相（o-phase, Pca2₁），通过Zr、Si、Al等元素掺杂以及应力工程，可在纳米级薄膜中稳定该铁电相。与传统钙钛矿结构铁电材料（如PZT）相比，铪基铁电材料具有CMOS工艺兼容性良好、可在亚10nm薄膜中保持优异铁电性、带隙宽漏电低等三大核心优势。

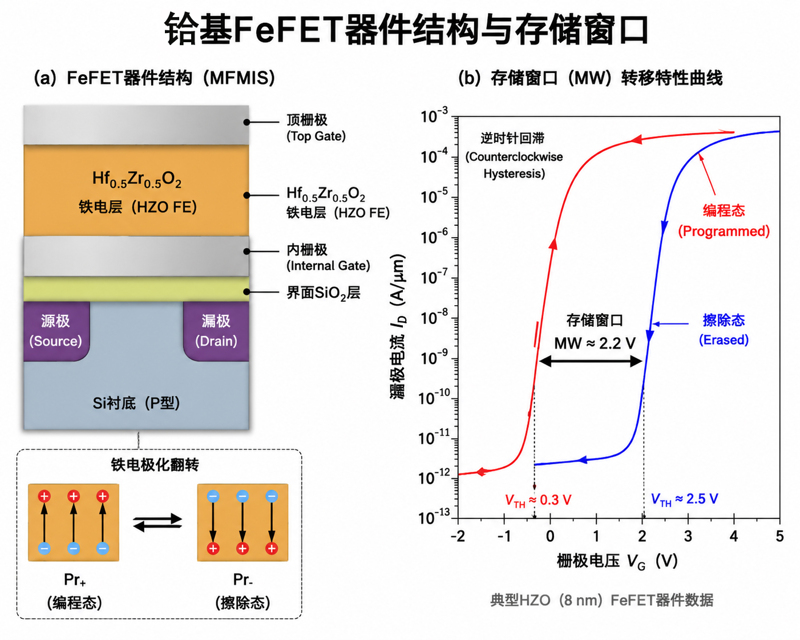

铪基铁电存储器的主要器件形态包括：铁电场效应晶体管（FeFET）、铁电随机存取存储器（FeRAM）和铁电隧道结（FTJ）。Hf₀.₅Zr₀.₅O₂基FeFET具有高能效、长保持时间和快速操作速度等优势，其高k HfO₂制造工艺的成熟度使其与现有CMOS制造流程高度兼容。
3.2 2025-2026年最新技术突破
（1）HZO/MFIS器件性能优化
2025年6月发表于《Surfaces and Interfaces》的研究对钨（W）、铂（Pt）、铜（Cu）三种覆盖电极与HZO体系的匹配性进行了系统评估。结果显示，W覆盖的HZO器件实现了优异的铁电性能：2Pr（剩余极化）~58.1 µC/cm²，存储窗口>1.1V（@±5V），保持时间>10⁴秒，耐久性>10⁵次循环，性能源于W诱导的正交相稳定和界面氧空位抑制效应。
（2）亚3nm HZO薄膜的铁电性
2025年12月MRS秋季会议上，汉阳大学研究团队展示了亚3nm Hf₁₋ₓZrₓO₂薄膜的铁电特性稳定性成果。研究采用Cp基前驱体和O₃热ALD工艺在320°C下沉积Hf₀.₇Zr₀.₃O₂薄膜，经后退火处理后，3nm厚度的薄膜表现出稳定的剩余极化，且在10⁸次开关循环中展现出几乎无唤醒行为（wake-up free）的优异耐久性。
（3）铪基铁电超晶格耐久性世界纪录
中国研究人员发明了一种高耐久性HfO₂-ZrO₂超晶格铁电新材料，使极化反转耐久性提升至5×10¹²次的领先水平，为铪基铁电材料与器件的应用奠定了重要科学基础。这一指标创造了铁电极化反转耐久性的最高纪录-。
（4）长期自然老化可靠性验证——5年实测数据
2026年1月发表于《Cell Reports Physical Science》的研究，首次对硅掺杂HfO₂ FeFET器件进行了超过5年的自然老化评估。器件在无电应力条件下分别存储在环境和洁净室中，老化后经过10⁴次编程/擦除循环，存储窗口从1.2V缩小至0.45V。但关键结论是：这些自然老化的器件在85°C下仍保持超过10⁴次的耐久性，并且在55°C下外推的数据保持时间超过10年。
（5）铪基FeFET在AI与神经形态计算中的应用
Fraunhofer IPMS与台湾半导体研究所（TSRI）于2025年启动的联合研究计划正在开发基于铪基铁电FET（FeMFETs）的存内计算技术。由于采用电容式（而非电阻式）操作，这些铪基器件在嵌入式系统中的能耗可比同类非易失性存储解决方案降低约100倍。项目目标是在300mm晶圆上建立研究线，面向AI、汽车和医疗应用。
2025年11月发表于TechRxiv的研究进一步确认，亚2nm EOT铪基FeFET可作为节能低温存储和神经形态计算的可实现平台，为量子-经典异构系统集成提供具体的器件级指导-。
四、核心应用三：溅射靶材——从镀膜到扩散阻挡层
4.1 半导体溅射靶材
高纯铪靶材是半导体物理气相沉积（PVD）溅射工艺中的关键原材料。在先进制程（7nm及以下节点）中，铪靶材通过溅射技术形成氧化铪薄膜，作为晶体管的栅介质层。
在半导体封装领域，铪靶材可用于制备扩散阻挡层，防止铜等金属互连材料向半导体衬底扩散，提升器件长期稳定性。高纯铪靶材要求极高的化学纯度（通常达99.995%以上），产品形态包括圆形或矩形平面靶、圆柱靶和旋转靶等，以满足不同溅射设备的需求。
4.2 氮化铪靶材与抗辐射应用
氮化铪（HfN）作为溅射靶材的核心成分，在集成电路镀膜中可形成均匀保护层，使芯片抗辐射性能提升60%。据统计，2023年全球氮化铪溅射靶材市场规模已达1.2亿美元，且需求仍在持续增长-。
4.3 光学镀膜靶材
在光学镀膜领域，氧化铪靶材凭借其高折射率（~2.1）和宽透光范围（220-12000nm），通过磁控溅射技术在纳米级别精确控制膜厚，用于制造高性能光学滤光片、抗反射涂层和激光镜片。
五、前沿应用领域
5.1 阻变存储器（RRAM）
硅酸铪（HfSiO₄）薄膜已被评估为一种可行性高、风险较低的新型非挥发性阻变存储器材料。其器件高低阻态比可达10⁴，在室温下可保持超过8×10⁴秒而阻值无明显改变，开关次数超过800次。
5.2 光催化与光电探测
铪基材料在光催化领域同样展现出潜力。中科院物理所研究团队报道了等离子体氮化铪（HfN）模型体系，展示了在HfN与其天然氧化物（Hf₂ON₂）之间产生晶格相干金属/半导体异质结构的独特能力，为全光谱光催化应用开辟了新方向-。
另外，第一性原理计算研究表明碱土金属铪酸盐（A₂HfTiO₆, A=Mg, Ca, Sr）具有宽禁带（3.39-3.66 eV）和优异的紫外光响应能力，在紫外传感器、LED和光催化水分解等领域展现出重要应用潜力-。
5.3 5G与高频射频器件
铪基高k材料在5G通信和高频射频器件中同样扮演关键角色。高k特性支持高频信号处理，使其成为射频前端模块中介质材料和电容器的理想候选材料。
六、市场格局与供需动态
6.1 市场规模

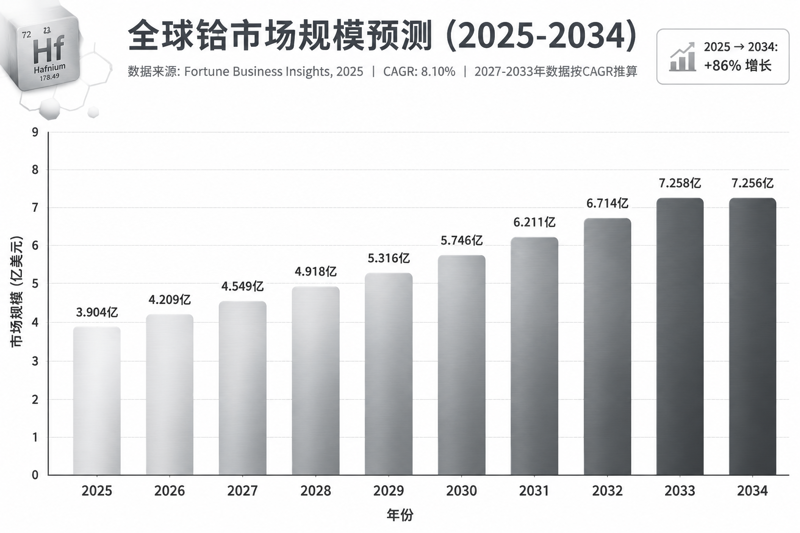

全球铪市场正在经历稳健增长。2025年全球铪市场估值约3.904亿美元，预计到2034年达到7.2563亿美元，预测期内年复合增长率为8.10%。按数量计，2026年全球铪需求量估计约99.83吨，预计到2031年增至130.36吨。
高纯二氧化铪市场同样增长强劲：2024年全球市场规模约6130万美元，预计到2032年达到9400万美元，年复合增长率6.4%。高k介质材料整体市场2024年估值1.774亿美元，预计到2030年达到2.624亿美元，年复合增长率6.7%。
6.2 供需格局
铪的供应具有极强的刚性约束：全球铪产量全部作为锆英砂提炼的副产品产出，铪与锆的产出比约为1:50。这意味着铪的供给无法对价格信号或需求激增作出弹性响应。
供应端高度集中于少数企业：法国Framatome、美国ATI、中国及俄罗斯的提炼商合计年产铪仅约70-75吨。在半导体领域，随着3nm及以下先进制程的全面铺开、AI加速器和高性能计算芯片需求的大幅增长，铪基高k介质材料的需求呈刚性上升趋势。
6.3 主要企业
全球铪市场主要参与者包括Alkane Resources Ltd、Framatome Inc.、Neo Performance Materials、ATI等。在半导体用高纯氧化铪领域，主要供应商包括台积电、英特尔等晶圆厂的指定材料供应商。
七、展望
铪在电子器件中的应用，已经完成了从“高k栅介质”这一单点突破到“栅介质+铁电存储+阻变存储+光学镀膜”多元应用格局的深刻转变。展望未来，以下几个方向值得行业重点关注：
1.亚埃时代的极限栅介质：随着半导体技术节点向亚埃级持续迈进，EOT<3Å的铪基介质层将成为下一代晶体管的核心技术之一。
2.铪基铁电存储器的产业化：在5年以上自然老化可靠性数据验证、超过5×10¹²次耐久性纪录以及AI存内计算需求的三重驱动下，铪基FeFET/FeRAM有望在未来3-5年内进入大规模量产阶段。
3.2D半导体集成：铪基高k介质与MoS₂等二维半导体材料的异质集成，为后摩尔时代的超低功耗逻辑电路提供了可行方案。
4.供给安全与战略储备：铪作为锆副产品的刚性供给结构，叠加先进制程半导体和航空航天领域的需求增长，意味着全球铪供应链的脆弱性将持续存在，各国对铪资源的战略重视程度将进一步提升。
铪，这一曾经默默无闻的过渡金属，已在半导体工业的核心技术节点上刻下了自己的印记。从45nm的HKMG革命到3nm的极限栅介质，从铁电存储器的“第二生命”到存内计算的神经突触——铪的价值正在被不断重新定义。
