钌合金的机械性能与高温稳定性——从固溶强化到极端环境应用的技术价值解析
导语：
在铂族金属家族中，钌（Ruthenium, Ru）是一个独特而常被低估的存在。相比于铱的硬度之冠、铑的化学惰性之王，钌凭借其高熔点、高硬度、优异的化学稳定性以及相对可接受的成本，在特种合金领域构建了独特而不可替代的技术生态。尤其是在镍基单晶高温合金中，钌作为第四代/第五代高温合金的标志性元素，通过抑制TCP有害相的析出，使涡轮叶片在1100°C以上极端温度下的承温能力和服役寿命得到质的飞跃。在含钌合金的服役寿命较传统合金提升30%~80%的工业实证背后，以及全球钌粉价格约390元/克（上海有色网2026年5月20日报价）的市场信号中，钌正从高温合金的辅助添加剂走向极端环境材料的主舞台。本文基于2025-2026年最新科研成果与市场数据，系统解析钌合金的机械性能、高温稳定性及其在多元工业领域的应用进展。
一、纯钌的基础性能：高温合金强化的物理基石
钌（Ruthenium, Ru）属于铂族金属，原子序数44，其基础物理特性构成了所有钌合金性能的底层支撑：
高熔点与热稳定性：钌的熔点为2334°C,熔沸点处于较高水平，这一特性使其在铂族金属中位于铱和锇之后，但远高于铂（1768°C）和钯（1552°C）。钌的高熔沸点特性为合金带来了突出的高温稳定性，使含钌合金在极端高温环境下仍能保持结构完整性与性能稳定性，不会发生明显的软化、变形或熔融现象。
高硬度与耐磨性：钌自身具有较高的固有硬度，是铂族金属中硬度较高的成员之一。作为合金添加剂时，钌的融入显著提升了合金的硬度、耐磨性与极端环境适应性。
弹性模量的温度依赖性：分子动力学模拟研究表明，hcp结构纯钌在0至1200K温区范围内，所有弹性刚度常数随温度升高而单调降低，但在此温度范围内始终满足Born力学稳定性条件，表明钌在这一宽温域内保持力学稳定。
高密度与致密性：纯钌的理论密度为12.45 g/cm³,钌及其合金的致密结构有助于在极端工况下保持良好的抗变形能力。
化学稳定性：钌的化学性质极为稳定，具有极强的耐腐蚀能力，在常温条件下可抵御各类强酸、强碱介质的侵蚀，不易发生氧化、溶解或表面劣化反应。钌自身具有极强的化学惰性，对酸、碱、盐等腐蚀性介质及高温氧化环境均表现出优异的耐受性。
二、钌合金化对机械性能的系统性提升机制
钌在合金中多以固溶体形式存在，其对机械性能的提升机制主要包括四个方面：
2.1 固溶强化与晶粒细化
钌通过固溶强化效应细化合金晶粒，抑制晶粒长大，显著提升合金的室温及高温强度、硬度与耐磨性。对于镍基、钴基等高温合金而言，适量钌的添加可降低合金内部位错运动阻力，改善材料的塑性与韧性，减少断裂风险。尤为显著的是，在重载、高速摩擦等严苛工况下，含钌合金的使用寿命较传统合金可提升30%~80%。此外，钌还能优化合金的加工性能，降低锻造、轧制过程中的开裂概率。
2.2 抗腐蚀-机械性能协同
钌的化学惰性可在合金表面形成一层致密的氧化保护膜（如RuO₂），阻碍腐蚀介质向基体渗透，大幅提升合金在强腐蚀环境中的服役能力。尤其对于镍基合金，钌的添加能有效缓解晶间腐蚀和应力腐蚀开裂等常见腐蚀问题，扩大合金在极端腐蚀场景的应用范围。
2.3 高温蠕变抗力提升
钌在合金中的添加可显著提高合金的高温蠕变抗力，降低高温下的蠕变变形与热疲劳损伤。在航空发动机涡轮叶片、火箭发动机燃烧室等高温部件用合金中，钌的引入能使合金在1000°C以上高温环境中保持稳定的力学性能，避免因高温软化、氧化剥落导致的部件失效。
2.4 合金层错能调控
含Re/Ru单晶镍基合金在高温具有良好的蠕变抗力，实验测定其在1040°C/160 MPa的蠕变寿命达到725小时。Ru的添加显著降低了合金的层错能，这是其改善高温蠕变性能的核心机制之一。
三、钌在镍基单晶高温合金中的核心作用——TCP相抑制与蠕变调控
3.1 第四代高温合金的标志性元素
镍基单晶高温合金因优异的高温力学性能而被广泛应用于航空发动机和地面燃气轮机的涡轮叶片等关键热端部件。一般来说，通过添加Re、Cr、W等难熔元素提高镍基单晶高温合金的承温能力，但难熔元素含量的增加会导致TCP相（拓扑密堆相）的析出倾向增大。TCP相为脆性相，不仅易成为裂纹源和裂纹扩展通道，还会削弱基体相的固溶强化效果，严重威胁航空发动机的安全。
为此，第四代单晶高温合金中引入Ru元素以抑制TCP相的析出。Ru元素作为第四代、第五代镍基单晶高温合金的主要特征元素，其添加对合金从凝固特性到最终的服役性能都起到关键的影响。
3.2 西北工业大学2025年最新成果——Ru的双重效应
2025年9月，西北工业大学凝固技术全国重点实验室的杨文超教授和苏海军教授团队，在材料科学顶级期刊《Scripta Materialia》发表了关于Ru对第四代单晶高温合金蠕变过程中TCP相长大和孪生行为双重效应的重要研究成果。
该研究揭示了Ru的两个作用维度：
积极作用——逆分配效应抑制TCP相生长：研究发现，Ru可以通过取代TCP相中的W元素，抑制TCP相生长，并对W元素产生“逆分配”效应，从而有效缓解TCP相周围的局部应力集中。通过高分辨透射电子显微镜（HRTEM）和第一性原理计算验证，Ru原子占据μ相（μ-Co₇W₆结构）中W原子的C₂位置时形成能达到最小值，表明Ru元素容易替换μ相中的W原子，进而可以抑制TCP相的长大。
负面作用——层错能提高阻碍孪晶转变：同时，Ru的添加又会提高TCP相的层错能，阻碍TCP相的孪晶转变，导致TCP相塑性变形能力降低，加剧了局部应力集中，促进了微孔洞形核及裂纹早期扩展。

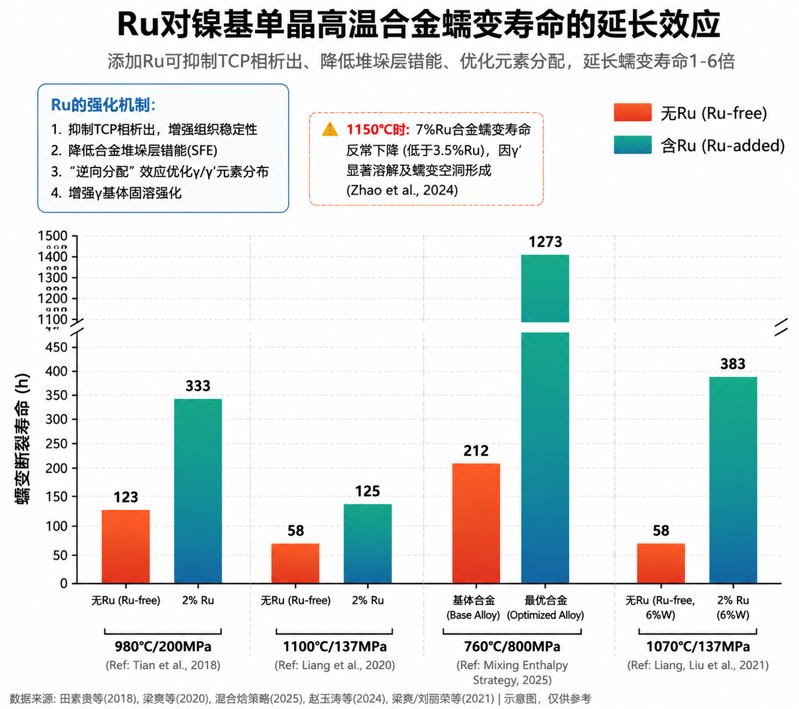

在1100°C/150 MPa蠕变条件下，Ru的添加通过延长蠕变稳定阶段进而延长蠕变断裂寿命，同时Ru的加入抑制了TCP相的析出。
3.3 原子尺度模拟的验证
2025年2月发表的研究采用分子动力学方法，系统模拟了Ru团簇对Ni/Ni₃Al纳米线形变机制的影响。结果表明：在单轴拉伸应变下，纳米线的弹性模量和屈服强度随温度升高而降低。温度较低时，Ru团簇阻碍效果显著，使晶格滑移区域仅限于Ru团簇与Ni/Ni₃Al相界面之间且呈非对称分布；温度较高时，由于非谐效应显著，Ru团簇无法完全阻碍位错运动。这一原子尺度的研究为理解钌在镍基高温合金中的强化机制提供了微观理论支撑。
四、钌基二元合金体系——从机械性能到功能应用
4.1 钛-钌（Ti-Ru）合金
2025年发表于《Materials Science and Engineering: A》的研究系统报道了低浓度Ti-1.5Ru合金的微观结构与力学性能。该合金由α相块体嵌入含α'马氏体和残余β相的基体组成双相微观结构。

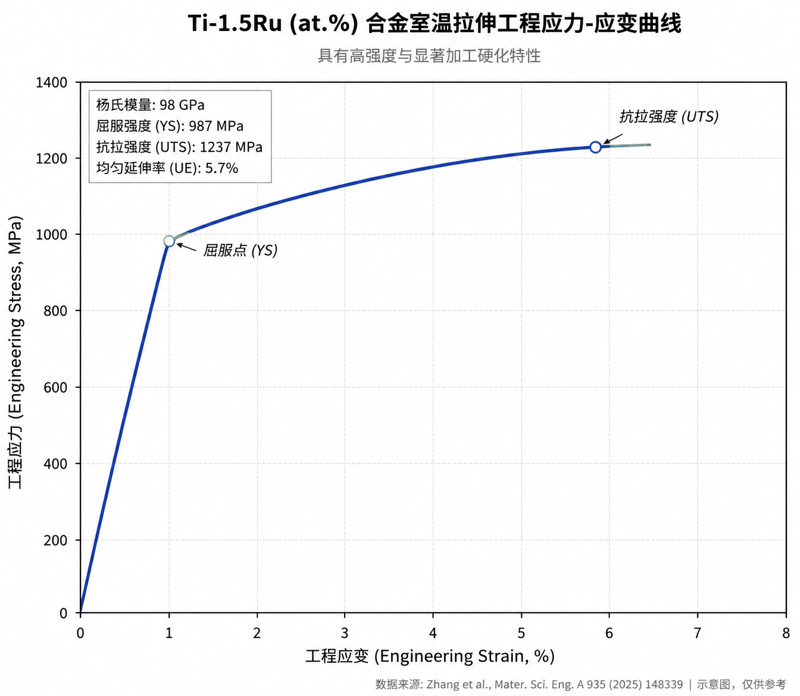

室温拉伸测试揭示了优异的机械性能：杨氏模量98 GPa，屈服强度987 MPa，极限抗拉强度1237 MPa，均匀延伸率5.7%，并展现出显著的应变硬化行为。其高强度归因于细化的双相微观结构，而α块体中的位错以及应力诱导的α'和α"马氏体共同贡献了强烈的应变硬化效应。
该研究明确了低浓度Ti-Ru合金在承重生物医学植入物领域的潜力——同时具备高强度和优异的耐腐蚀性，是承重生物医学应用的理想候选材料。
4.2 镍-钌（Ni-Ru）合金
镍钌合金是通过特定冶金工艺融合镍基合金与稀有铂族金属钌形成的高性能特种合金，其核心价值源于两种组分的协同增效。镍基合金本身具备良好的力学强度、加工成型性与基础耐蚀性，而钌的融入则显著提升了合金的硬度、耐磨性与极端环境适应性，使其在精密机械部件、特种电极材料、高温催化载体等场景中展现出广阔应用潜力。
镍钌合金实现了力学性能与功能特性的优化平衡：镍元素的加入保障了合金的基础韧性与加工可行性，便于通过锻造、轧制等工艺制成多种形态；钌的添加则将综合性能推向更高水平。
4.3 铝-钌（RuAl）金属间化合物
RuAl是B2结构金属间化合物，熔点为2100°C,密度约7.97 g/cm³,比镍基高温合金更轻。该化合物熔点高达约2300K。
单相RuAl同时展现出良好的高温抗氧化性、优异的热力学稳定性和高强度，以及室温下的良好延展性。RuAl在1000°C下表现出优异的抗氧化性，这归因于其表面能形成致密的保护性Al₂O₃氧化膜。相比于TiAl,RuAl具有显著改善的抗氧化性能。
在微电子器件应用方面，最新研究显示，厚度为130nm的RuAl薄膜电极在空气中800°C和高真空900°C下至少10小时内保持稳定。RuAl基电极的长时高温稳定性在空气中至少可达700°C，经192小时退火后仅出现轻微退化。在更少氧化的气氛中，应能在更高温度和显著更长的持续时间内应用。

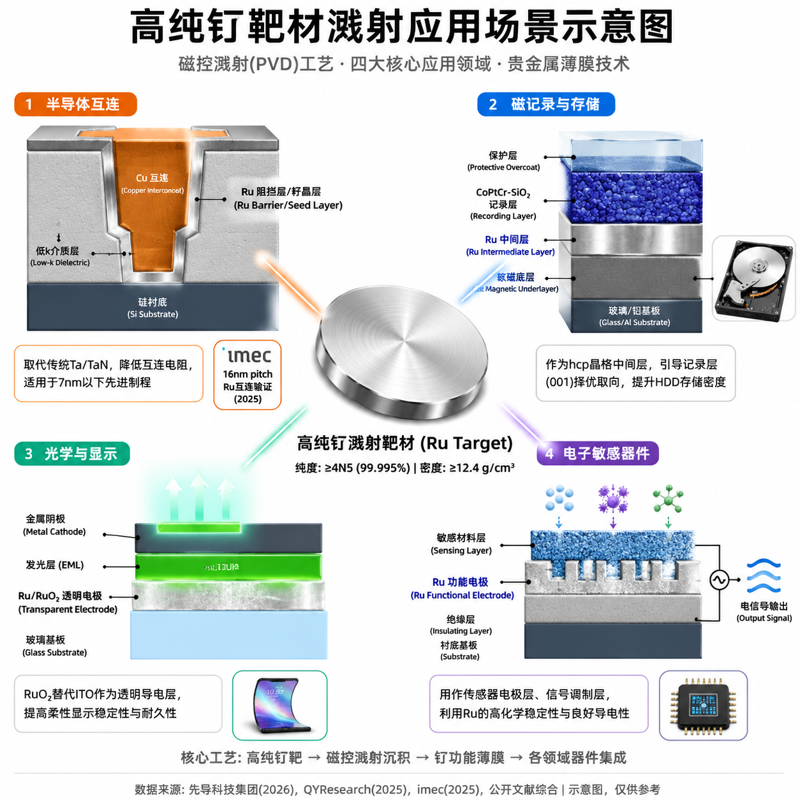

五、钌基溅射靶材——半导体先进制程中的热稳定性与力学要求
5.1 高纯钌靶材的技术指标与力学性能
高纯钌靶材在半导体先进制造中扮演关键角色。靶材纯度要求达到≥99.95%（4N5）甚至99.99%（5N），密度≥12.4 g/cm³（接近理论密度12.45 g/cm³），晶粒尺寸通常<50µm以保证溅射均匀性，氧含量控制在<100 ppm。
Ru表现出突出的机械性能和化学稳定性，并具有高反射率和较大的临界角等优异的光学性能。钌的低电阻率（~7.1 µΩ·cm）和优异的阻挡铜扩散能力，使其在7nm以下先进制程中作为铜互连扩散阻挡层，替代传统Ta/TaN，降低电阻并提升芯片性能。
5.2 靶材制备中的力学指标与工艺创新
2025年8月发表的喷雾造粒-微波热解协同调控形貌的钌粉体合成研究显示，通过优化前驱体(NH₄)₂RuCl₆造粒参数与热解条件，实现99.52%热解率，所得粉体经放电等离子烧结（SPS）后靶材相对密度达97.4%，晶粒尺寸2.97 μm,满足YS/T 1068-2015溅射靶材标准。靶材密度是决定其力学稳定性和溅射均匀性的核心指标。
5.3 先进制程需求趋势
高纯钌靶材作为先进半导体制造、光学镀膜、数据存储的核心材料，市场持续扩大。在3nm以下制程需求增长的推动下，钌作为铜互连阻挡层的关键材料，其重要性将持续提升。国内厂商如江丰电子和有研新材等正在逐步突破高纯钌制备技术，加速国产化替代。
六、钌基薄膜的高温稳定性——掺杂与结构调控
6.1 MoC掺杂非晶钌基薄膜的热稳定性
2025年6月发表的研究采用磁控共溅射Ru和MoC靶制备非晶RuMoC薄膜，通过调控溅射功率比实现钌基薄膜的组分设计及微结构调控。选择MoC作为掺杂元素的核心逻辑在于：C-Mo为强键合而C-Ru为弱键合，通过调控Mo和C含量有望获取非晶RuMoC薄膜；大量C-Mo和C-Ru掺杂键能有效抑制钌膜体内残余O含量；MoC与Cu不互溶。MoC掺杂显著提升了钌基非晶薄膜的热稳定性，为铜互连阻挡层等高温制程应用提供了新的材料路径。
6.2 高纯超低氧含量钌钽合金靶材
2025年1月，云南贵金属实验室申请了一项高纯超低氧含量钌钽合金靶材及其制备方法的专利。该专利通过混粉、低压预压制、高真空煅烧、热等静压烧结、打磨抛光等工艺步骤，制备得到纯度≥99.995%的钌钽合金靶材，用于提高扩散阻挡层薄膜性能。超低氧含量的控制是确保靶材在溅射过程中薄膜高温稳定性的核心前提。
6.3 Ru-B化合物体系的硬度与力学性能
第一性原理计算研究揭示了Ru-B化合物体系的力学性能规律。Ru-B键和B-B键的共价性随硼浓度的增加而增强，有助于提高RuBx体系的硬度。研究发现，Vickers硬度随硼含量的增加而提高，其中RuB₃（P-6m₂结构）展示了最高的硬度值19.8 GPa。这为硬质涂层和耐磨表面工程应用提供了钌基新材料体系。
七、钌基难熔合金线——高强度与高电阻率的结合
研究者采用微型拉下熔融生长法在真空条件下制备了Ru-Mo-W合金线（Ru₀.₆Mo₀.₃W₀.₁），该合金线兼具优异的强度和延展性，机械和电学性能均优异，能够满足现代电子设备对高强度、高韧性、高电阻合金线的需求。高韧性/电阻率钌基难熔合金线在电阻加热和精密电子领域展现出独特优势。
八、市场动态与供应格局
8.1 价格走势
据上海有色网2026年5月20日最新报价，钌粉（99.95%，国产）价格为385-400元/克，均价392.5元/克。钌金属价格在铂族金属中处于较低水平，但其价格波动直接影响含钌合金的成本基础——钌含量越高，合金价格对钌价波动的敏感度越强。
8.2 含钌合金市场价格
镍钌合金的市场价格受多重因素影响，目前行业内尚无统一固定报价，市场单价普遍在8000元~30000元/公斤区间波动。具体价格主要取决于钌的市场价格波动以及合金中钌的含量占比——低钌含量（0.5%~2%）合金多用于改善耐腐蚀性，高钌含量合金则面向更苛刻的力学性能需求。
8.3 战略价值
含钌合金在服役期满后，可通过湿法冶金、火法冶金等工艺分离提纯钌及基体金属，回收的钌可重新用于合金制备或其他高端领域。这种资源可循环、价值可回收的特性，不仅降低了合金全生命周期的成本，也符合贵金属资源高效利用的产业发展趋势。
九、展望
钌合金的机械性能与高温稳定性研究正处于从“经验添加”向“机制驱动设计”转变的关键阶段。展望未来，以下方向值得重点关注：
1. Ru的“逆分配效应”工程化应用：通过精确调控Ru含量和热处理制度，最大化Ru对TCP相的有害抑制效应，同时最小化其对层错能的负面影响，设计出新一代高承温能力镍基单晶高温合金。
2. RuAl金属间化合物的抗氧化突破：RuAl兼具高熔点（2100°C）、低密度和良好的室温延展性，但制备工艺与抗高温氧化性是制约其应用的关键因素。随着制备技术进步，RuAl有望在航空航天高温结构件和微电子器件电极等领域实现更广泛应用。
3. 钌基薄膜的热稳定性极限探索：MoC掺杂非晶RuMoC薄膜和高纯RuTa靶材为先进半导体互连提供了具有高热稳定性的扩散阻挡层方案。
4. Ti-Ru生物医用合金的临床转化：Ti-1.5Ru合金的优异综合性能——屈服强度987 MPa、极限抗拉强度1237 MPa和均匀延伸率5.7%——展示了在承重骨科植入物和牙科修复领域替代传统Ti-6Al-4V的潜力。
5. 钌基难熔高熵合金：钌基高熵合金（如RuPtIrRhCu）展现出优异的稳定性和多活性位点，在催化领域已崭露头角，其在极端高温力学环境中的应用前景同样值得关注。
钌在高温合金中的核心价值，不止于它自身的物理特性——高熔点、高硬度、强耐腐蚀，更在于它在镍基高温合金微观结构调控中的独特机制：通过“逆分配效应”抑制TCP有害相的生长，在1100°C的极端蠕变条件下延长合金的稳定服役寿命。钛-钌轻质合金、镍-钌精密合金、铝-钌高温金属间化合物以及高纯钌溅射靶材，则从生物医学到半导体制造的广阔应用维度，不断拓展着这一铂族金属的工业价值边界。
