高纯金属镝的鉴别与镀膜加工质量控制：标准、技术与应用

摘要

金属镝作为关键稀土功能材料，其纯度直接决定了钕铁硼永磁体、磁致伸缩合金等尖端产品的性能。镝纯度的科学鉴别主要依据国家及行业标准，通过化学法与光谱法测定主成分及痕量杂质。而在其核心应用——磁控溅射镀膜中，保证质量需构建一个覆盖靶材制备、真空镀膜工艺、后续热处理的全流程控制体系，其关键在于实现镝元素的均匀、高效与受控扩散，以在提升材料性能的同时显著降低昂贵重稀土的消耗。

1. 金属镝的纯度鉴别：标准、指标与检测方法

1.1 纯度等级与产品标准

金属镝的纯度并非单一概念，而是根据产品形态和最终用途，由一系列国家标准和行业标准严格界定。主要分为两大类：

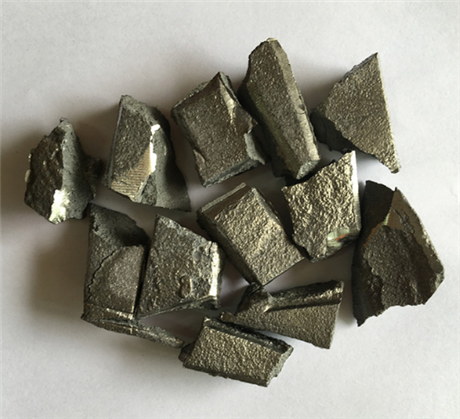

1.    金属镝锭/块：执行国家标准《GB/T 15071-2008 金属镝》。该标准适用于钙热还原法等生产的金属镝，其牌号以镝相对稀土总量的质量分数（Dy/TREM）来划分，从99.0%到99.99%不等。例如，牌号104040代表Dy/TREM不低于99.99%。此类产品主要用于制备合金或作为原料进一步加工。

2.    高纯金属镝及靶材：对于更高端的应用，如光磁记录材料、高性能合金及镀膜用靶材，则需采用更严格的行业标准。已废止的《XB/T 301-2013 高纯金属镝》曾对此类产品做出规定。特别地，作为镀膜工艺的核心消耗材料，镝金属靶材的质量直接决定了镀层性能。2021年实施的《XB/T 512-2020 镝、铽金属靶材》行业标准，专门规范了靶材的化学成分、微观结构（如晶粒尺寸、致密度）和物理规格。

为清晰对比，下表列出了不同级别镝产品的关键指标差异：

1.2 鉴别方法与质量控制

鉴别金属镝的纯度，本质上是精确测定其主成分含量和各类杂质元素的含量。

·化学分析法：这是传统且基础的分析手段，用于测定稀土总量（TREM）及主要的非稀土杂质。国标《GB/T 15071-2008》详细规定了各项指标的化学检测方法，是出厂检验的法定依据。

·光谱分析法：对于高纯金属镝及靶材，ppm（百万分之一）甚至ppb（十亿分之一）级别的痕量杂质控制至关重要。行业内通常采用辉光放电质谱法（GD-MS）、电感耦合等离子体质谱法（ICP-MS）等高灵敏度的现代仪器进行分析。这些方法能够全面扫描并精确测定数十种金属及非金属杂质元素，是判定“4N5”（99.995%）乃至更高纯度等级的核心技术。

·物理与微观结构检测：对于靶材，纯度之外，物理性能同样关键。这包括：

o致密度：通常要求高于99.5%，以减少溅射过程中的气孔和颗粒飞溅。

o晶粒尺寸：平均晶粒尺寸需精细控制（例如<200μm），以确保镀膜厚度的均匀性。

o表面粗糙度：较低的表面粗糙度（如<2μm）有利于形成稳定、均匀的等离子体辉光放电。

2. 镀膜加工过程中的质量控制

将高纯金属镝加工成镀层，尤其是在高性能钕铁硼永磁体的“晶界扩散”工艺中，是一个系统工程。保证镀膜质量需从靶材源头、镀膜过程、扩散处理三个环节进行精密控制。

2.1 靶材制备：镀膜质量的基石

用于磁控溅射的镝靶材是镀膜的源头。其质量控制远不止于纯度，更在于微观结构：

·洁净熔炼与塑性加工：采用改进的真空熔铸技术，确保金属高纯低氧，并通过后续的塑性加工（如锻造、轧制）进一步致密化、细化晶粒，提升靶材的机械和电学性能。

·精密加工与绑定：将靶坯精密加工至所需形状（圆靶、方靶等）和尺寸，并通过高温焊接等方式与背板（通常为铜）牢固结合，确保溅射过程中良好的导热和导电性能，防止靶材因局部过热而开裂。

2.2 镀膜工艺：实现均匀可控沉积

磁控溅射镀膜是在真空腔室内，利用氩离子轰击镝靶材，使其原子被溅射出来并沉积到钕铁硼基体表面的物理过程。关键控制点包括：

·真空度与气氛控制：极高的本底真空度（通常优于5.0×10⁻⁴ Pa）是避免污染的前提。通入高纯氩气作为工作气体，并精确控制其压力，是维持稳定辉光放电和沉积速率的基础。

·工艺参数优化：溅射功率、基体偏压、基体温度、靶基距等参数共同决定了镀层的厚度、均匀性、致密度以及与基体的结合力。通过大量实验优化这些参数组合，是获得理想镀膜的关键。

·工艺创新：最新的技术前沿已从传统的块体磁体表面镀膜向前延伸至磁体前驱体（如速凝薄片或磁粉）表面镀膜。这种“前驱体镀膜”技术能在材料制备的更早阶段实现镝元素的均匀包裹，为后续烧结扩散创造更理想的条件，被认为是大尺寸、高性能磁体制造的突破方向。

2.3 扩散热处理：性能最终形成的“临门一脚”

沉积在表面的纯镝薄膜需通过后续的真空高温热处理，才能扩散进入磁体内部的晶界，发挥提升矫顽力的作用。

·温度与时间：扩散温度通常低于钕铁硼主相的烧结温度，但需足够高以驱动镝原子沿晶界快速扩散。保温时间则需精确控制，以达到预期的扩散深度和浓度分布，避免过度扩散导致磁性能下降。

·气氛与冷却：整个过程需在惰性气体保护或真空中进行，防止磁体氧化。冷却制度也会影响最终的微观结构和性能。

结论

综上所述，金属镝的纯度鉴别是一套基于国家标准的科学分析体系，而保证其在镀膜应用中的质量则是一项贯穿材料制备与工艺过程的精密工程。随着《镝、铽金属靶材》等新标准的实施和物理气相沉积等前沿工艺的不断革新，我国正逐步建立起从高纯镝原料到高端镀膜产品的全链条质量控制能力。这不仅直接提升了高铁、新能源汽车驱动电机等终端产品的性能与可靠性，更为降低对稀缺重稀土资源的依赖、实现产业升级和可持续发展提供了坚实的技术保障。未来的发展将继续聚焦于更高效的镀膜/扩散工艺、更精准的过程控制技术以及适用于新工艺的专用装备开发，以持续推动稀土功能材料向更高附加值迈进。
